    GZ045系列 转子法兰滑环
    GZ045系列 转子法兰滑环
    • · GZ045系列过电滑环，电环是外径45mm的转子部分带连接法兰的一系列滑环的总称。
    • · 可定制转子和定子的出线方式及出线长度
    • · 可以实现更多的路数和更大的电流。
    • · 内部走线和特殊屏蔽模块设计方便，更稳定可靠。
    • · 通常此类产品用于定制各类敏感信号或者编码器信号。

    典型应用：

    工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等；

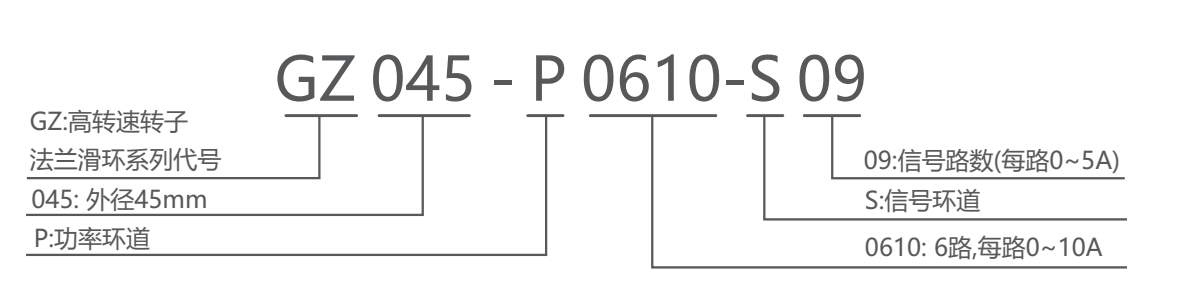

    型号订购说明：


    产品等级表
    产品等级代号最高转速工作寿命接触材料
    VC（通用级）250RPM1500万转贵金属
    VD（工业级）600RPM8000万转镀金-镀金

    技术规格参数
    机械技术指标电气技术指标
    参数数值参数数值
    工作寿命1亿转功率信号
    额定转速1-1800RPM额定电压0~380VAC/VDC0~240VAC/VDC
    工作温度-30℃~80℃/-45°C~80°C绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
    工作湿度0~85% RH/0-97% RH导线规格AWG17#/AWG14#镀锡铁氟龙AWG22#镀锡铁氟龙
    接触材料贵金属导线长度标准长度300mm（可据要求调整）
    壳体材料铝合金绝缘强度500VAC@50Hz，60s
    转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.03Ω
    防护等级IP51



    GZ045系列滑环选型表
    型号20A10A信号或5A长度L型号20A10A信号或5A长度L
    GZ045-S0900940GZ045-P16201600101.2
    GZ045-P061006040GZ045-S450045121.6
    GZ045-P042040040GZ045-P0610-S360636121.6
    GZ045-S18001860.4GZ045-P1210-S2701227121.6
    GZ045-P0610-S0906960.4GZ045-P1810-S1801818121.6
    GZ045-P1210012060.4GZ045-P2410-S090249121.6
    GZ045-P082080060.4GZ045-P30100300121.6
    GZ045-S27002780.8GZ045-P20202000121.6
    GZ045-P0610-S18061880.8GZ045-S540054142
    GZ045-P1210-S09012980.8GZ045-P0610-S450645142
    GZ045-P1810018080.8GZ045-P1210-S3601236142
    GZ045-P1220120080.8GZ045-P1810-S2701827142
    GZ045-S360036101.2GZ045-P2410-S1802418142
    GZ045-P0610-S270627101.2GZ045-P3010-S090309142
    GZ045-P1210-S1801218101.2GZ045-P36100360142
    GZ045-P1810-S090189101.2GZ045-P24202400142
    GZ045-P24100240101.2

    注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
    10A和信号(5A) 可以任意组合，详细请咨询客服。可在标准产品上进行非标定制，请咨询客服。

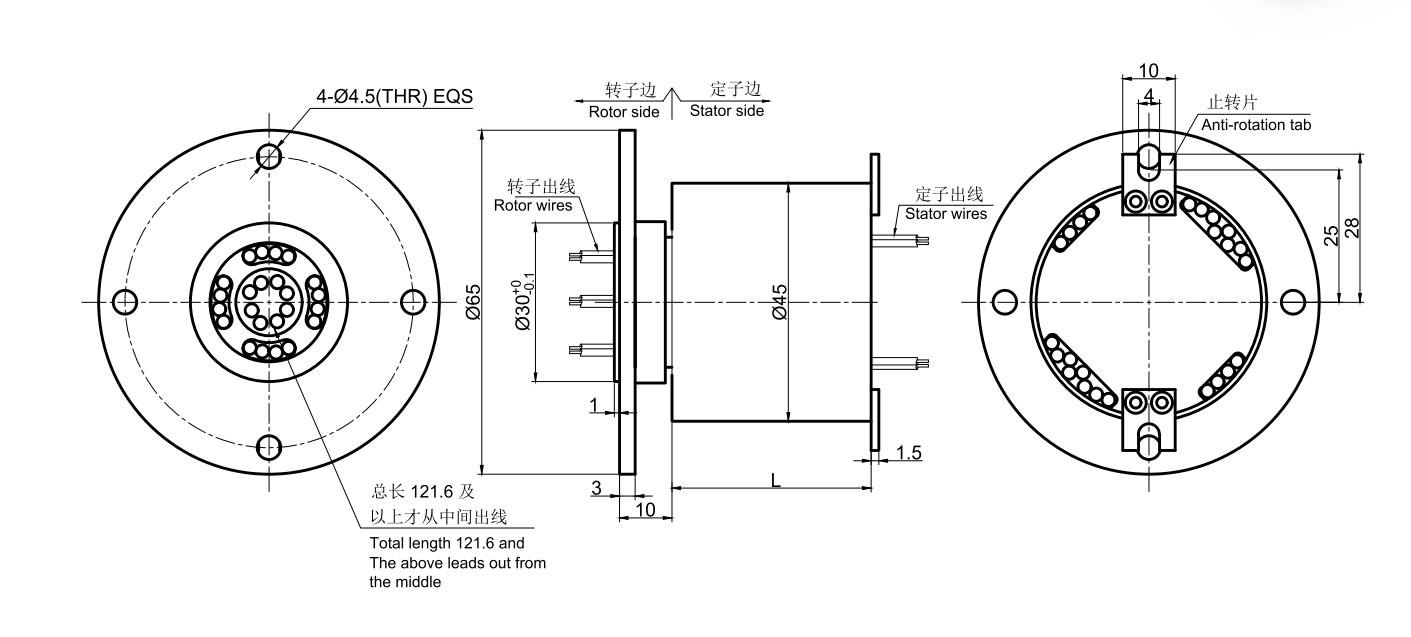

    标准图纸
